پرس x اتصالات فشاری لوله کشی فولادی ضد زنگ

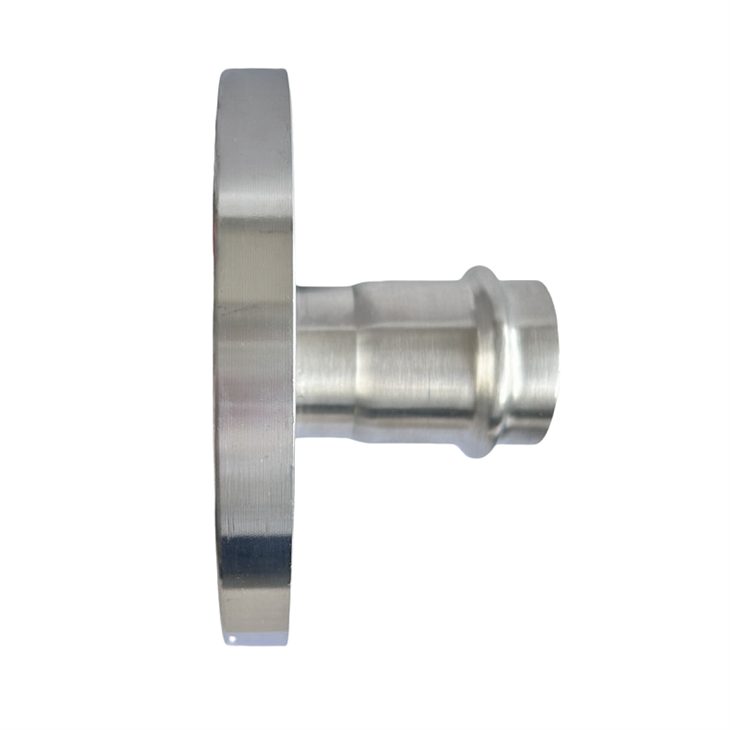

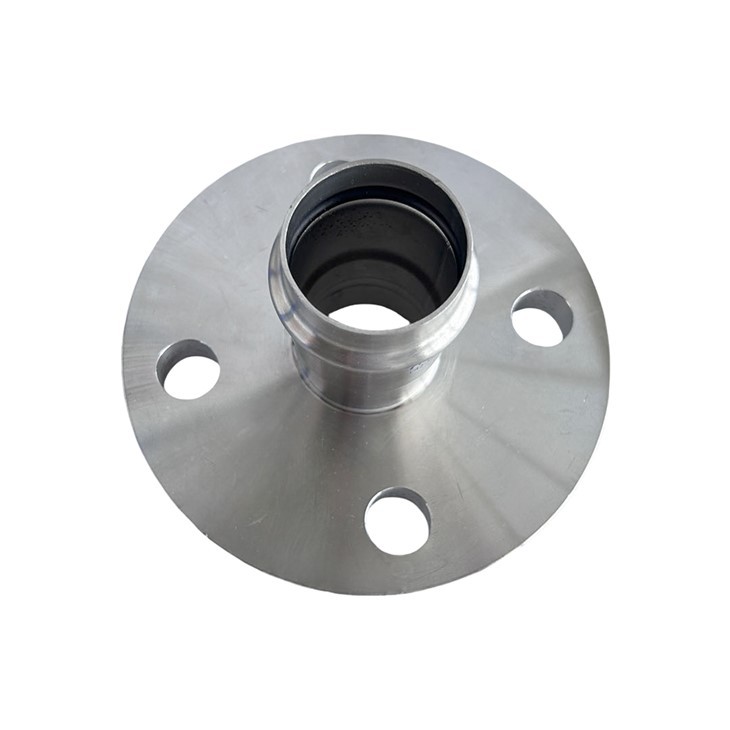

اتصال فلنج امکان اتصال مستقیم فلنج های PN16 یا PN25 را فراهم می کند.
اتصالات پرس فرانتا اینوکس یک اتصال لوله کشی مقرون به صرفه و قابل اعتماد را فراهم می کند که می تواند برای بازارهای تجاری، صنعتی و مسکونی استفاده شود. عدم نیاز به استفاده از روش های متداول لحیم کاری و لحیم کاری.
اتصالات فولادی فرانتا برای استفاده با لوله های فولادی ضد زنگ EN10312، ASTM A312، JIS G3448 در اندازه های ½ تا 4 اینچ در نظر گرفته شده است.
پس از تأیید بصری هر اتصال، آزمایش فشار سیستم ممکن است مطابق با الزامات کد محلی انجام شود.
| 2 | آداپتور فلنج Pro Press | NPS (در.) | اندازه (میلی متر) | A(mm) | Z (میلی متر) |
|
 | 1/2 | 15 | 46.0 | 24.0 | |
| 3/4 | 22 | 62.0 | 36.0 | ||
| 1 | 28 | 76.0 | 44.0 | ||
| 1-1/4 | 35 | 87.0 | 49.0 | ||
| 1-1/2 | 42 | 108.0 | 62.0 | ||
| 2 | 54 | 129.0 | 73.0 | ||
| سایز بزرگ | |||||
| 2-3/4 | 76.1 | 163.0 | 103.0 | ||
| 3-1/2 | 88.9 | 191.0 | 121.0 | ||
| 4 | 108 | 220.0 | 138.0 | ||
امکانات:
عناصر آب بندی EPDM مورد تایید WRAS
برای استفاده با لوله EN10312
فولاد ضد زنگ شماره 1.4404 (AISI 316L)
لوله اتصال پرس مناسب است
تایید شده برای بیش از 6000 پروژه مختلف
اتصالات لوله ضد زنگ بدون سرب
فشار کاری: تا 25 بار.
دمای عملیاتی:
-20 درجه - 110 درجه توسط EPDM O-ring
-20 درجه - 200 درجه توسط FPM O-ring
اتصالات پرس 304/316L اتصال فلنج Fit با لوله های فولادی ضد زنگ در استاندارد EN10312 سازگار است:
| 15 میلی متر | 18 میلی متر | 22 میلی متر | 28 میلی متر | 35 میلی متر | 42 میلی متر | 54 میلی متر | 76.1 میلی متر | 88.9 میلی متر | 108 میلی متر |

تنها با اعمال فشار از یک ابزار پرس، حلقه O بر روی لوله سفت می شود و در عرض چند ثانیه آب بندی تمیز و ضد آب و بدون شعله، لحیم کاری یا شار را تضمین می کند. زانو پرس 90 دارای دو اتصال پرس می باشد. اتصالات روشی برای تغییر جهت خط لوله با زانویی 90 درجه ارائه می دهد.
